16/11/2020

TEXTO EXTRAÍDO DO MANUAL DO AR COMPRIMIDO DA METALPLAN

Os Equipamentos de um Sistema de Ar Comprimido

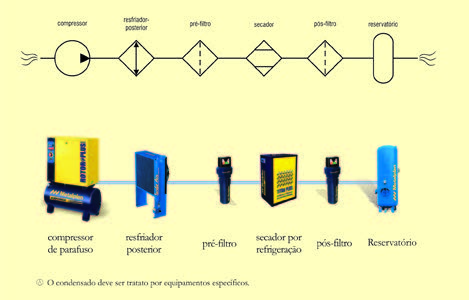

A figura a seguir ilustra um sistema de ar comprimido típico, de acordo com a norma ISO-8573, com os equipamentos habitualmente necessários para o fornecimento confiável de ar comprimido de qualidade.


A quantidade e o tipo de cada equipamento utilizado é função da aplicação do ar comprimido.
Aplicações mais críticas exigem sistemas redundantes, com fontes de energia alternativas, para garantir o suprimento de ar comprimido em situações de emergência.
Outras aplicações irão requerer um sistema de purificação do ar mais sofisticado, com monitoração constante do nível de contaminação, afim de evitar danos irreversíveis aos usuários.



Geração de Ar Comprimido

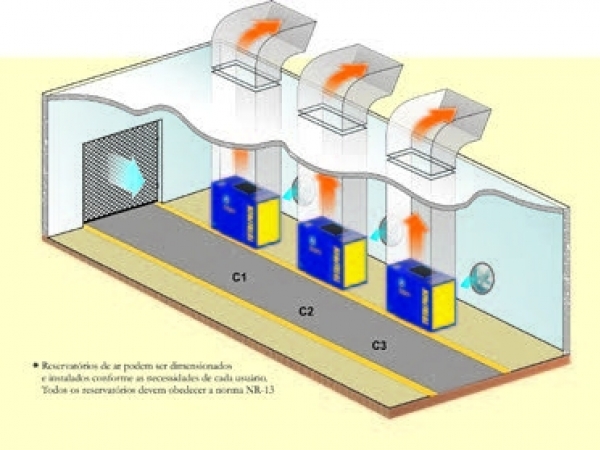

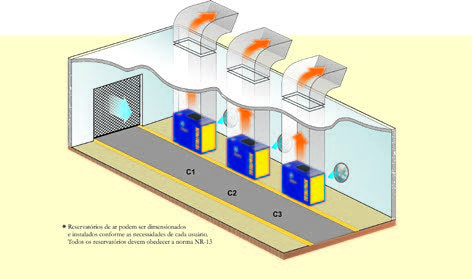

A sala dos compressores

Os compressores e demais equipamentos de geração, tratamento e armazenamento de ar comprimido situam-se na categoria de utilidades, tais como caldeiras, geradores, tratamento, bomba etc.
Dessa forma, procure respeitar as seguintes orientações:
• Reserve uma sala específica para isso, separada das demais áreas da empresa.
• O ruído emitido pelos equipamentos deve ser isolado do exterior.
• O ingresso na sala deve ser permitido apenas ao pessoal autorizado, portando os EPI´s mínimos exigidos por lei, como o protetor auricular.
• A captação do ar atmosférico deve ficar distante de quaisquer tipos de fontes de contaminação ou calor, tais como: torres de resfriamento de água, ruas sem calçamento, banhos químicos, chaminés, caldeiras, escapes de motores de combustão, etc. O descuido com esse item gera problemas com a qualidade do ar comprimido e com o consumo de energia.
• O arrefecimento de compressores resfriados a ar deve ser realizado por dutos de entrada e saída, procurando-se obter a menor temperatura ambiente disponível.

O compressor de ar


O equipamento que realiza a compressão do ar ambiente é denominado compressor de ar, que transforma um tipo de energia (normalmente elétrica) em energia pneumática.
Hoje, existem cerca de 40 milhões de compressores em operação no mundo e outros 4 milhões são fabricados todos os anos.
Para o escopo desse Manual, interessa-nos dois tipos básicos de compressores: alternativos (de pistão) e rotativos (de parafuso e centrífugo).
Em termos conceituais, os compressores de pistão e de parafuso são denominados de deslocamento positivo, pois a compressão do ar é obtida pela redução de seu volume, de forma alternada (pistão) ou contínua (parafuso).
O compressor centrífugo é do tipo dinâmico, pois a compressão ocorre pela transformação da energia cinética (velocidade) do ar em energia potencial (pressão).
• O ruído emitido pelos equipamentos deve ser isolado do exterior.
• O ingresso na sala deve ser permitido apenas ao pessoal autorizado, portando os EPI´s mínimos exigidos por lei, como o protetor auricular.
• A captação do ar atmosférico deve ficar distante de quaisquer tipos de fontes de contaminação ou calor, tais como: torres de resfriamento de água, ruas sem calçamento, banhos químicos, chaminés, caldeiras, escapes de motores de combustão, etc. O descuido com esse item gera problemas com a qualidade do ar comprimido e com o consumo de energia.
• O arrefecimento de compressores resfriados a ar deve ser realizado por dutos de entrada e saída, procurando-se obter a menor temperatura ambiente disponível.



Os compressores de pistão são comumente aplicados para pequenas vazões (até 100 m³/h).


Os compressores de parafuso são mais indicados para pequenas, médias e grandes vazões (50 m³/h a 2000 m³/h).


Os compressores centrífugos são mais indicados para vazões grandes e muito grandes (> 1500 m³/h).

As pressões atingidas pelos compressores variam, em geral, entre 6 barg e 40 barg, sendo a pressão de 7 barg tipicamente encontrada na maioria das aplicações.
