30/11/2020

TEXTO EXTRAÍDO DO MANUAL DO AR COMPRIMIDO DA METALPLAN



A contaminação do ar comprimido é a soma da contaminação do ar ambiente com outras substâncias que são introduzidas durante o processo de compressão.


O ar ambiente é contaminado por partículas sólidas (poeira, microorga-nismos, etc.), vapor d’água (umidade relativa), vapores de hidrocarbonetos (fumaça de óleo diesel, etc.), dióxido de carbono, monóxido de carbono, óxido nitroso, dióxido de enxofre, etc.


Durante o processo de compressão, o ar comprimido também é contaminado pelo óleo lubrificante do compressor e por partículas sólidas provenientes do desgaste das peças móveis do mesmo.


Na tubulação de distribuição, o ar comprimido ainda pode arrastar ferrugem e outras partículas.


A norma ISO-85731 classifica os contaminantes do ar comprimido e suas unidades de medida da seguinte maneira:




A pressão e a temperatura do ar comprimido potencializam os efeitos prejudiciais de todos esses contaminantes.


A redução gradual da temperatura do ar comprimido ao longo da tubulação causa a condensação de alguns contaminantes gasosos.


Ao atingirem a fase líquida (condensado), esses contaminantes estarão presentes no fluxo de ar comprimido sob diferentes aspectos, desde um conjunto amorfo (filete de condensado) depositado nas partes inferiores da tubulação e dos equipamentos, passando por pequenas gotas e chegando até a aerossóis microscópicos dispersos entre as moléculas do ar comprimido.


Por definição (ISO-8573/2.4), aerossol é uma suspensão num meio gasoso de partículas sólidas e/ou líquidas com uma desprezível velocidade de queda (< 0,25 m/s).



O resultado da mistura de todos os contaminantes é uma emulsão ácida e abrasiva que compromete o correto funcionamento de um sistema de ar comprimido em qualquer tipo de aplicação.

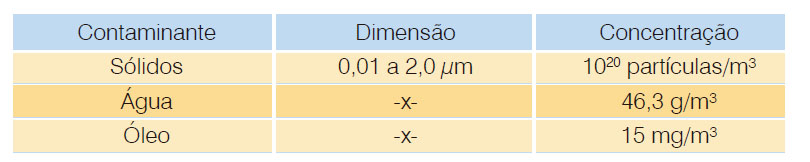

A análise do ar ambiente de uma região industrial típica encontra as seguintes taxas aproximadas de contaminação, considerando-se uma temperatura ambiente de 38 ºC e umidade relativa de 100%:




Esses contaminantes serão aspirados por qualquer compressor de ar, seja lubrificado ou isento de óleo, juntamente com os gases citados anteriormente.


A título de ilustração, tomemos um sistema de ar comprimido com um compressor de 5100 m³/h operando em três turnos. Num ambiente sob temperatura de 25°C e umidade relativa de 75%, este compressor introduzirá 2106 litros de água por dia no sistema.

Norma IS0-8573-1

A norma internacional ISO-8573-1 é a referência central sobre a qualidade do ar comprimido para uso geral, não valendo para usos muito particulares, como ar medicinal, respiração humana e alguns outros.
A tabela a seguir apresenta as classes de qualidade do ar comprimido em função dos seus três contaminantes típicos: água, óleo e partículas sólidas.



Para a obtenção dos diferentes níveis de pureza do ar comprimido (classes de qualidade), a ISO-8573 recomenda a sequência de equipamentos mostrada na página 12.


Há também uma norma própria - ISO-7183 - que trata do projeto e testes de desempenho de secadores de ar.


Secadores instalados em climas temperados devem obedecer a norma ISO-7183-A, que especifica a temperatura ambiente em 25°C e a temperatura de entrada do ar no secador em 35°C.


Secadores instalados em climas tropicais devem obedecer a norma ISO-7183-B, que especifica a temperatura ambiente em 38°C e a temperatura de entrada do ar no secador em 38°C.
